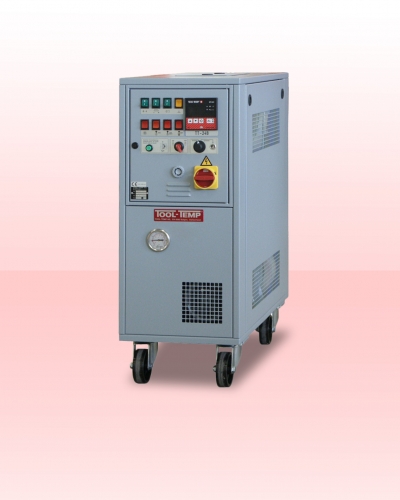

Szerszámtemperáló, temperáló, fűtő-hűtő készülék TT-248 (olajos üzemmód, max. 200 ^oC)

Olajos szerszámtemperáló, temperáló, hűtő-fűtő készülék +200 ^oC-ig terjedő hőmérsékleti tartományra
Alkalmazható 600 kg szerszámtömegig

Elektronikus átfolyásmérővel

Szériafelszereltség:

• Digitális átfolyásmérés és a minimum átfolyási folyadékmennyiség figyelése zavarjelzéssel (liter/min. átkapcsolható imperial v. US gall./min.)
• Automatikus hőmérsékletfigyelés, és a kívánt / tényleges hőmérséklet eltérése esetén zavarjelzés
• Önoptimalizáló mikroprocesszoros szabályozó digitális kijelzővel a beállított és a tényleges hőmérséklet kijelzésére. A visszajelzés 0,1^o pontossággal.
Beállítható Celsius vagy Fahrenheit ^o.
• Automatikus formaleürítés
• Szivárgásgátló üzemmód – a készülék használható vákuum- vagy nyomó üzemmódban. Tömítetlenség esetén nincs olajveszteség és problémamentesen folytatható a gyártás.
• Vízkőmentes hőcserélő konstrukció rozsdamentes acélból
• Külső hőérzékelő csatlakozási lehetőség a közvetlenül a szerszámon történő hőmérséklet ellenőrzésre.
• Alacsony hőterhelésű fűtőelemek – nincs olajkrakkolódás
• Biztonsági berendezések:
-automatikus szintellenőrzés és szárazjáratás elleni védelem,
-leválasztott mechanikus biztonsági termoszát
-a hőfokszabályozóba beépített elektronikus hőfokbehatároló
-főkapcsoló, vezérlés transzformátor motorvédő kapcsolóval, automata biztosíték, hőszigetelés
• Hiba esetén kürttel hangjelzés
• Minden zavarjelzés visszajelző lámpákkal is
• Görgős kivitel

Működési elv

Zárt forró-olajkör felül elhelyezett hideg-olajtartállyal. Az olaj krakkolódását a magas áramlási sebesség kizárja. Az alacsony fűtőbetét terhelés és nagysebességű olajáramlás az olaj hosszú élettartamát biztosítja. A nem szakszerű feltöltés esetén a tágulási tartály alatt elhelyezett olajfelfogó edényzet megakadályozza a készülék belsejének olajszennyezését. A készüléket a legmagasabb hőmérsékleti tartományra és működési biztonságra terveztük.

A készülék ’lelke’

A magas hőmérsékleten működő szivattyú a TOOL-TEMP saját fejlesztése és gyártmánya, 400 C^ohőmérsékletig tervezett konstrukció. Háromszoros csapágyazású tengely, speciális kenéssel. Háromszoros tömítésrendszer tömszelencével. Szivárgásmentes szivattyúrendszert garantálunk a legmagasabb működési hőmérsékletnél is.

A TOOL-TEMP szerszámtemperáló, temperáló, hűtő-fűtő készülékeket a kikapcsoláshoz nem kell lehűteni.

Műszaki adatok

Hőfoktartomány: Tartósan max. +200 °C olajos üzemmód
Hőfokszabályozás: önoptimalizáló MP-888 mikroprocesszoros szabályozó egység digitális kijelzővel a beállított és az aktuális hőmérséklet jelzésére.
Átfolyásmérés: Elektronikus átfolyásmérő egység a szállított folyadék-mennyiség digitális visszajelzésével és minimum átfolyás figyeléssel, zavarjelzéssel.
Fűtőteljesítmény: 8 kW
Hűtőteljesítmény: kb. 20 kW (200 °C olajhőmérsékletnél)
Szivattyúteljesítmény: motor 1,8 kW
nyomóüzem: max 6 bar max. 100 l/perc
szívó üzemmód max -0,8 bar
Feltöltési mennyiség: 8 liter
Tágulási edény: 8 liter
Tágulási mennyiség: 6 liter
Csatlakozók:
Hőközlő közeg 3/4“ belső menettel
Hűtővíz ½” belső menettel
Méretek H 880 X Sz 360 X M 920 mm görgőkkel
Tömeg kb. 120 kg üresen
Szín: ezüstszürke RAL 7001
Hőcserélő a gyakorlatilag vízkőmentes hőcserélő a TOOL-TEMP saját fejlesztése és gyártmánya rozsdamentes acélból. A könnyű kiszerelési és karbantartási lehetőség gyors tisztítást tesz lehetővé, de erre az első években nem lesz szükség.

Speciális feszültségértékekre való csatlakoztatási lehetőség (3x200 V – 3x600 V) valamint 50/60 Hz frekvencia rendelésre. UL/CSA-konform készülékek kaphatóak. Az USA piacra készülékeink NPT-menettel felszereltek, és Fahrenheit ^o –ra beállítottak.

Elektronikus MP-888 hőfokszabályozó egység

Minden TOOL-TEMP szerszámtemperáló, temperáló készüléket és vízhűtőt az önoptimalizáló MP-888 mikroprocesszoros szabályozóval szállítjuk. Az elektronikus szabályozó egység átkapcsolható Celsius vagy Fahrenheit ^o mérési egységre. Emellett a szabályozóba felár nélkül beépítésre kerültek az analóg interface-ek (0-5V, 0-10V, és 4-20 mA)

Az önoptimalizáló, mikroprocesszorvezérelt MP-888 szabályozó egység minden TOOL-TEMP szerszámtemperálóban, temperálóban és vízhűtőben az alapfelszereltség része. Az önoptimalizálás megakadályozza a hőmérsékleteltérések kialakulását minden hőfoktartományban, függetlenül a fogyasztó tömegétől, és pontos hővezetést tesz lehetővé magas hőmérsékleti tartományban is.

- kívánt hőmérséklet (beállított érték)
Beállítási pontosság 0,1

- Tényleges hőmérséklet (mért érték)
- Átfolyásmérés – a folyadékmennyiség visszajelzése különféle mértékegységekben, 0,1-es pontossággal.
Literről átkapcsolható amerikai vagy angol gallonra. A beállított legalacsonyabb átfolyás elérésekor zavarjelzés.
Kézi vagy automata üzemmód átfolyásmérésnél:
Automata: minden beállítás automatikus, az aktuális átfolyási érték szerint. Alacsony értéknél zavarjelzés.
Kézi: saját beállításunk a legalacsonyabb átfolyási értékre. Zavarjelzés ezen érték elérésekor aktiválódik.

TOOL-TEMP gyártmányprogram

Szerszámtemperálók (temperáló készülékek) 3 kW-tól 150 kW fűtőteljesítménnyel
Vízhűtő készülékek 5 kW-tól 1200 kW hűtőteljesítménnyel
Kondicionáló fürdők poliamid alkatrészek kezelésére
