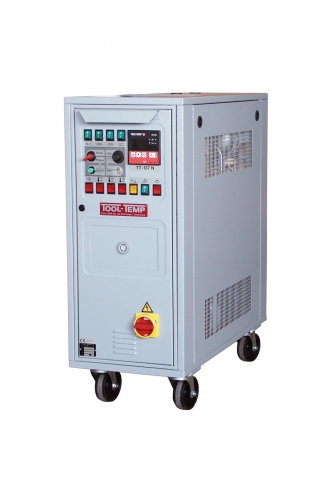

TOOL-TEMP szerszámtemperáló (temperáló) készülékek / TT-137 N és TT-137 B túlnyomásos vizes szerszámtemperáló, temperáló készülék (12 kW max. +140 ill. +160 C)
Túlnyomásos vizes szerszámtemperáló, temperáló család nagyteljesítményű szivattyúval, direkt és indirekt hűtéssel
Hőfoktartomány: +20 - +160 oC
A szerszámtemperáló, temperáló készülékek működéséhez figyelembe kell venni a rendelkezésre álló hűtővíz (hálózati ill. toronyvíz) nyomását.
Hűtővíz hálózati nyomás / Elérhető max. folyadék hőmérséklet:
min. 2,0 bar +120°C
min. 3,0 bar +125°C
min. 4,0 bar +130°C
min. 5,0 bar +140°C
min. 6,0 – 7,0 bar +160°C
Magas hőmérséklettartományban javasolt feltöltő nyomásfokozó szivattyúval szerelt szerszámtemperáló, temperáló készüléktípus választása.
/BP típusaink szériaként tartalmazzák a nyomsáfokozó szivattyú beépítését.
Műszaki adatok
Modell TT-137N / TT-137 B szerszámtemperáló, temperáló széria (max. +140 oC), rendelhető még: TT-137 B/BP (max. +160 oC)
Fűtőteljesítmény 12 kW, rendelésre 6 kW lehetséges
Fokozatok 6/6/12 kW
Hőfokszabályozás: önoptimalizáló, elektronikus MP-888 mikroprocesszor a kívánt és tényleges hőmérséklet kijelzésére, automatikus hőmérséklet ellenőrzéssel
Átfolyásmérés: Elektronikus, digitális kijelzésű átfolyásmérés és a minimum átfolyási érték ellenőrzése, zavarjelzéssel
Hűtőteljesítmény: indirekt kb. 80 kW direkt kb. 60 kW (átkapcsolható)
A nagyteljesítményű direkthűtés lehetővé teszi a készülék univerzális használatát a +20 - +160 oC hőfoktartományban.
Magas hőmérsékleten az indirekt (hőcserélős) hűtés aktív.
Feltöltés, légtelenítés, nyomásmentesítés automatikus
Szivárgásgátló üzemmód, szerszámleürítés, külső (szerszám) érzékelő csatlakozó szériaként
Szivattyúteljesítmény: motor 1,8 kW
Nyomóüzem N szivattyú: max. 5,0 bar / max. 110 L /min.; B szivattyú: max. 6,5 bar / max. 75 L/min.
Szívóüzem vákuum max. 8 MVo
N modell az évek óta bevált tömszelencével készített szivattyúkonstrukció
B modell tömítésmentes, mágneses hajtású szivattyúval
Nyomásfokozó szivattyú opció, minden /BP típusnál széria.
Csatlakozások:
Hőközlő kör ¾” belső menetes
Hűtővíz 3/8” belső menetes
Préslevegő: 1/4" belső menetes
Méretek mm Ho x Szé x Ma 870 x 360 x 915
Tömeg (üresen) kb. 120 kg
Szín ezüstszürke RAL 7001
Szállíthatóak világszerte használt egyéb feszültségi beállítások is, 3 x 200 V – 3 x 600 V, és 50/60 Hz. UL/CSA konform készülékek szintén rendelhetők. Az USA piacára szállított készülékeken gyárilag NPT csatlakozás és Fo mérési beállítások.
Minden szerszámtemperáló, temperáló modell szállítható interface csatlakozási lehetőségekkel. Minden ismert interface lehetőség beállítható a felhasználó által az MP-794 és MP-988 szabályozókon, további kártyák alkalmazása nélkül. A szabályozóink kb. 30 különféle interface-t előre programozva tartalmaznak.
MP-888 elektronikus szabályozó egység
Az elektronikus hőfokszabályozó egységet Co-ról Fo-ra át lehet állítani.
A szabályozó felár nélkül tartalmazza az analóg csatlakozási lehetőségeket 0-5 V, 0-10 V és
4 – 20 mA.
Az önoptimalizáló, mikroprocesszorvezérelt MP-888 hőfokszabályozó egység minden
TOOL-TEMP szerszámtemperálónál az alapfelszereltség része. A tényleges hőmérsékleti értékek eltérését az önoptimalizált működés akadályozza meg minden hőfoktartományban, függetlenül a fogyasztó tömegétől, és pontos hővezetést tesz lehetővé magas hőmérsékleti tartományban is.
Kívánt hőmérsékleti érték
beállítási lehetőség 1/10-es pontossággal
Tényleges hőmérsékleti érték 1/10-es pontossággal
Átfolyásmérés különféle mértékegységekben.
Liter/min 1/10-es pontossággal. Literről átkapcsolható
Gallon mérési egységre. Az átfolyási érték csökkenése
automatikus zavarjelzést vált ki.
Átfolyásmérés automatikus vagy kézi beállítással:
Automatikus: minden érték automatikus beállítása
Az elektronika az aktuális átfolyás alapján áll be a minimális értékre, melyet elérve zavarjelzést vált ki.
Kézi beállítás: a minimális átfolyási érték kézi beállítása.
Zavarjelzés amint az átfolyási érték a beállított alá süllyed.
A készülék ’lelke’
’N’ típusú szivattyúmodell:
A bronzból készített szivattyú a TOOL-TEMP saját fejlesztése és gyártmánya.
Évek óta bevált tömszelencés szivattyúkonstrukció. 140 Co-ig terjedő hőmérsékleti tartományra.
'B’ típusú szivattyúmodell:
Ugyanaz a szivattyú, mágneses-monoblokk hajtásrendszerrel.
A TOOL-TEMP fejlesztése és gyártmánya. 160 Co-ig terjedő hőmérsékleti tartományra, garantált tömítettség.
TOOL-TEMP gyártmányprogram
Szerszámtemperálók (temperáló készülékek) 3 kW-tól 150 kW fűtőteljesítménnyel
Vízhűtő (folyadékhűtő) készülékek 5 kW-tól 1200 kW hűtőteljesítménnyel
Kondicionáló fürdők poliamid alkatrészek kezelésére
